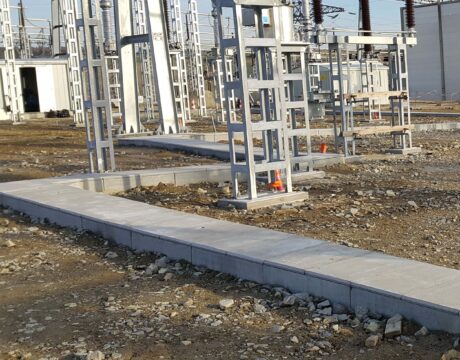

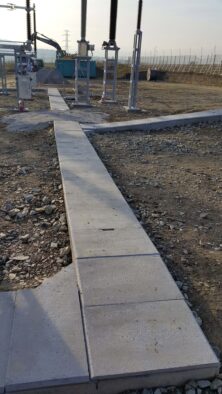

Les caniveaux alvéolaires A et B normalisés sont des ouvrages en béton préfabriqué utilisés dans les postes sources pour assurer le cheminement, la protection et la séparation des câbles électriques haute ou moyenne tension. Leur conception, en conformité aux spécifications RTE ou ENEDIS, facilite l’installation, l’exploitation et les opérations de maintenance tout en garantissant la sécurité et la pérennité des réseaux.

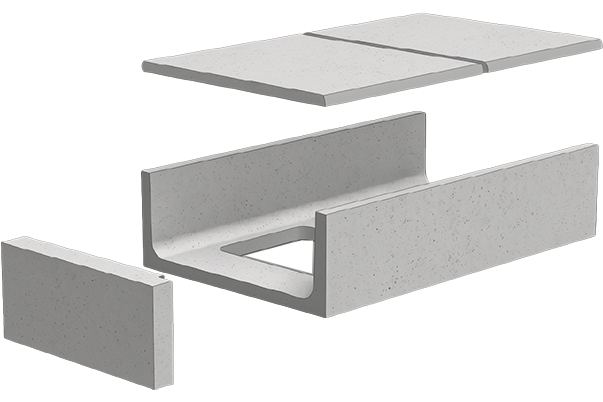

Caniveaux alvéolaires A et B normalisés
Caniveaux pour surcharge piéton
Les caniveaux alvéolaires A et B normalisés sont des ouvrages en béton préfabriqué utilisés dans les postes sources pour assurer le cheminement, la protection et la séparation des câbles électriques haute ou moyenne tension. Leur conception, en conformité aux spécifications RTE ou ENEDIS, facilite l’installation, l’exploitation et les opérations de maintenance tout en garantissant la sécurité et la pérennité des réseaux.
12 modèles disponibles
Les points forts
Découvrez les points forts de ce produit.
Dans les travaux de pose de liaisons souterraines haute tension et moyenne tension, ces caniveaux type A et type B normalisés servent de passages protégé et sécurisé des câbles où les fourreaux uniques ne suffisent pas.
Robustes et durables, ils contribuent à une organisation optimisée des liaisons souterraines et répondent aux exigences des gestionnaires de réseaux pour les infrastructures de transport et de distribution d’électricité :
Assurer la protection des câbles enterrés contre le tassement de la terre ou les agressions mécaniques
Garantir la pérennité de l’ouvrage face aux contraintes du sol
Faciliter le tirage, la maintenance ou le remplacement des câbles si nécessaire
Prêt à poser, ces caniveaux sans fond permette d’alléger la mise en oeuvre des éléments modulaires et de faciliter l’évacuation de l’eau.
Liaisons souterraines HTA / HTB
Traversées sensibles (voiries, zones techniques, plateformes)
Zones à risques mécaniques élevées
Ouvrages nécessitant une protection renforcée des réseaux
En collecteur ou en dérivation, pour relier les cellules aux bâtiments ou pour les aires de circulation

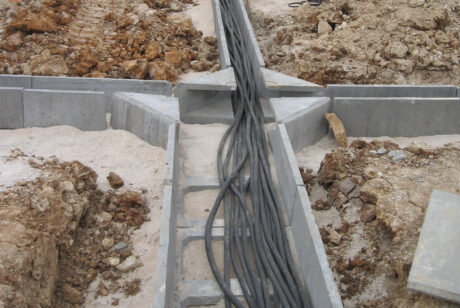

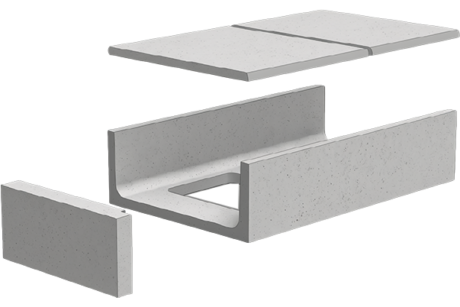

Ces caniveaux normalisés type A ou Type B sont constitués d’un corps en U, sans fond pour alléger la mise en oeuvre des éléments modulaires et faciliter l’évacuation de l’eau.
Une gamme complète avec les caniveaux, les dalles de recouvrement, les éléments d’angles, de croisements et de raccordements en T qui simplifient la mise en oeuvre.
Manutention de préférence par pince de levage ou sangle par le radier.
Modèles
Gamme complète de caniveaux, angles, raccords et croisements
Caniveau Type A
Corps, Dalles, Embout
Documentation, nous consulter
Documentation, nous consulter
Caniveau Type B
Corps, Dalles , Embout
Documentation, nous consulter
Documentation, nous consulter
Angle de caniveau A/A
1 Angle GTE, 2 Pièces de liaison GTC, 1 Cornière galva C, 3 Dalles type A
Documentation, nous consulter
Documentation, nous consulter
Angle de caniveau B/B
1 Angle GTE, 2 Pièces de liaison GTD, Cornière galva D, 3 Dalles type B
Documentation, nous consulter
Documentation, nous consulter
Angle de caniveau A/B
1 Angle GTE, 1 Pièce de liaison GTD, 1 Pièce de liaison GTC, 1 Cornière galva C, 1 Dalle type A, 3 Dalles type B
Documentation, nous consulter
Documentation, nous consulter
Raccord en T caniveau A/A
2 Angles GTE, 1 Pièce de liaison GTA, 1 Cornière galva A, 4 Dalles type A
Documentation, nous consuler
Documentation, nous consuler
Raccord en T caniveau B/B
2 Angles GTE, 1 Pièce de liaison GTB, 1 Cornière galva B, 3 Dalles type B
Documentation, nous consulter
Documentation, nous consulter
Raccord en T caniveau A/B
2 Angles GTE, 1 Pièce de liaison GTB, 1 Cornière galva B, 2 Dalles type A, 1 Dalle type B
Documentation, nous consulter
Documentation, nous consulter
Raccord en T caniveau B/A
2 Angles GTE, 1 Pièce de liaison GTA, 1 Cornière galva A, 1 Dalle type A, 3 Dalles type B
Documentation, nous consulter
Documentation, nous consulter
Croisement caniveau A/A
4 Angles GTE, 2 Cornières galva A, 6 Dalles type A
Documentation, nous consulter
Documentation, nous consulter
Croisement caniveau B/B
4 Angles GTE, 2 Cornières galva B, 5 Dalles type B
Documentation, nous consulter
Documentation, nous consulter
Croisement caniveau A/B
4 Angles GTE, 2 Cornières galva B, 3 Dalles type A, 2 Dalles type B
Documentation, nous consulter
Documentation, nous consulter
