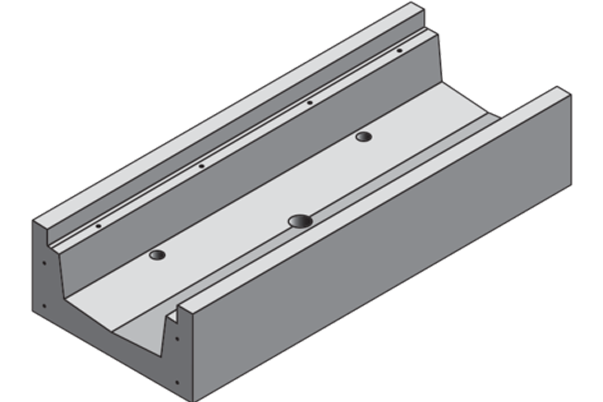

Caniveaux alvéolaires A et B renforcés normalisés

Dans les travaux de pose de liaisons souterraines haute tension et moyenne tension, ces caniveaux type A et type B normalisés servent de passages protégé et sécurisé des câbles où les fourreaux uniques ne suffisent pas.

Ils sont employés pour structurer un réseau souterrain visitable ou non visitable selon l’accès nécessaire pour la maintenance.

• Assurer la protection mécanique des câbles enterrés
• Garantir la pérennité de l’ouvrage face aux contraintes du sol (tassements, charges roulantes, agressions extérieures)
• Faciliter la maintenance ou le remplacement des câbles si nécessaire
• Répondre aux exigences techniques du gestionnaire de réseau RTE

Jonction des éléments par brochage pour une pose bord à bord. Finis les aciers en attente !
Longueurs adaptables au linéaire à équiper
Fabrication sur mesure
Dimensions standards en stock en 2m, 2.5m et 3m en UPE 240

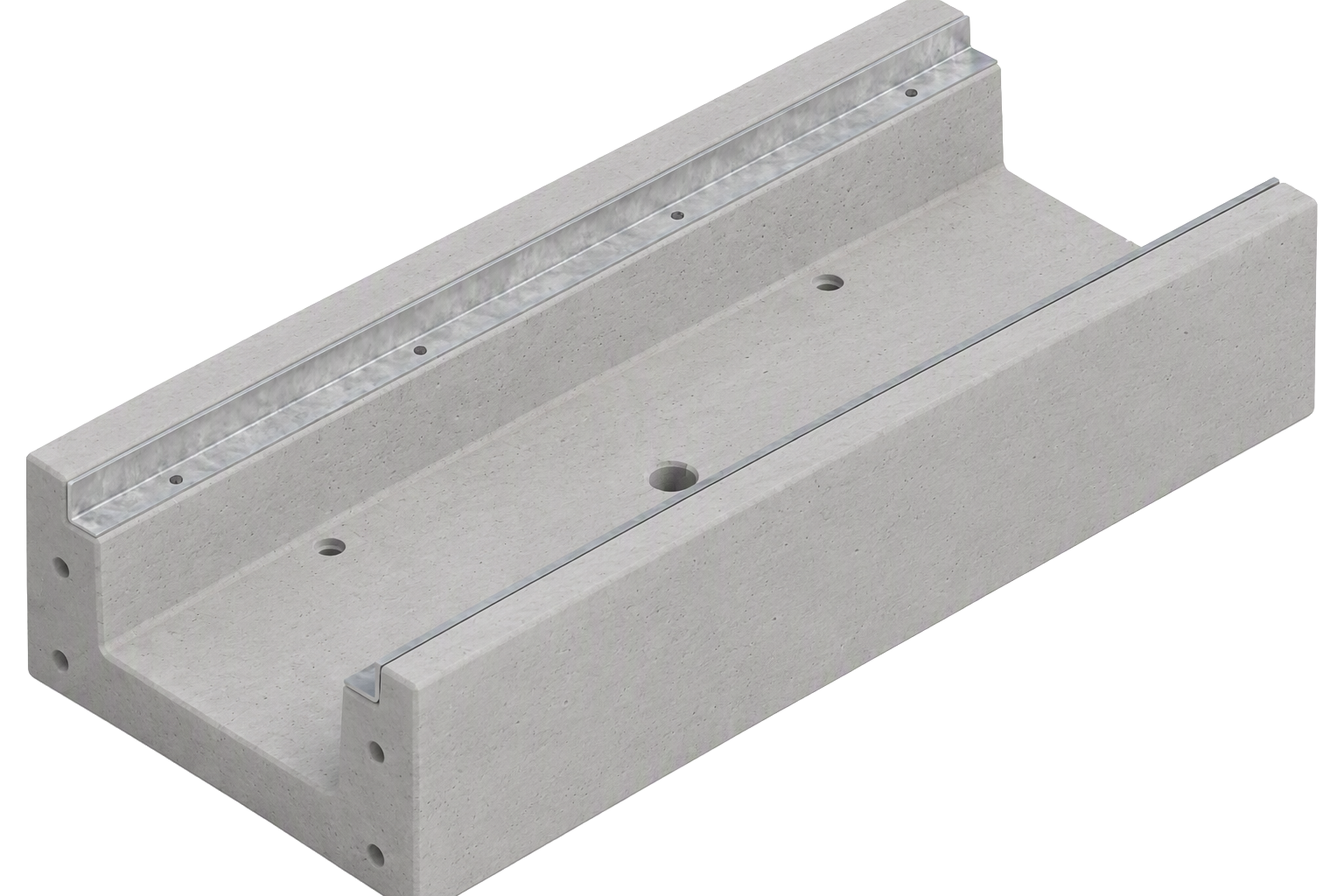

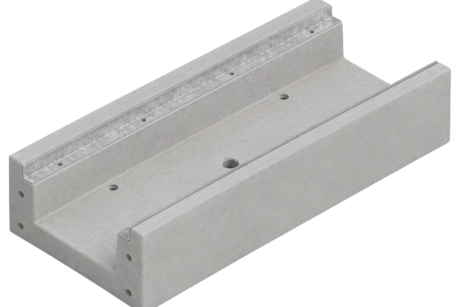

Des largeurs intérieures compatibles avec celles des caniveaux type A et B classiques avec cornières galva et mise à la terre (douilles M12)
UPE acceptés 160 / 220 / 240

Conformes aux cahiers des charges et Directives d’Enedis et de RTE

Mise à la terre des cornières sur chantier : conforme aux Directives RTE CCG-P, par 4 douilles M12 pour fixer vos câblettes ou macarons

Evacuation des eaux : fonds légèrement en pente et perforation Ø100 mm

Pose en bord à bord :
Réservations Ø18 mm pour brochages avec HA16 longueur 350 à sceller (non fournis)

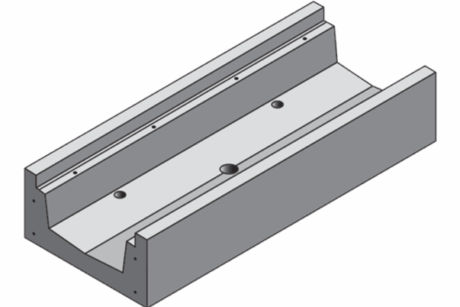

4 brochages par jonction (Caniveau A)

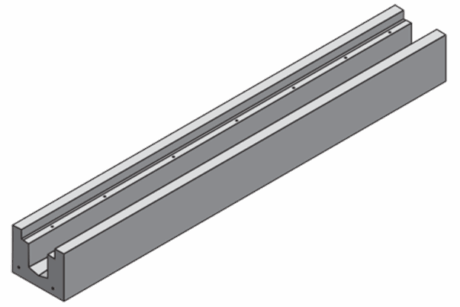

2 brochages par jonction (Caniveau B)

Solutions pour les angles :
Nous consulter

Manutention :
4 anneaux de levage CMU 2.5T en fond de caniveau – Evolution à la demande des clients

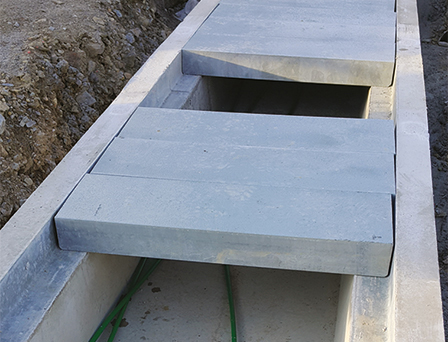

UPE (Unité de Protection Electrique)

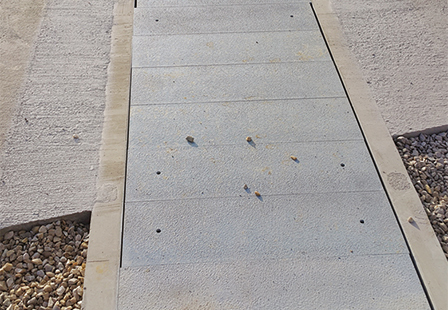

Côte de feuillure légèrement supérieure pour permettre la pose d’un revêtement anti-dérapant sur l’UPE
Options à spécifier à la commande : Ensemble dalles UPE galvanisées à chaud et revêtement anti-dérapant sur demande
