Pylônes KE

Supporter les câbles électriques
Ils maintiennent les conducteurs grâce aux armements et aux isolateurs.

Garantir la sécurité et les distances réglementaires
Ils assurent la bonne hauteur des câbles par rapport au sol, aux routes et aux bâtiments.

Maintenir l’alignement des lignes
Sur les tronçons droits, ils permettent aux câbles de suivre le tracé de la ligne.

Résister aux efforts mécaniques
Ils doivent supporter :
– le poids des câbles
– le vent
– parfois le givre

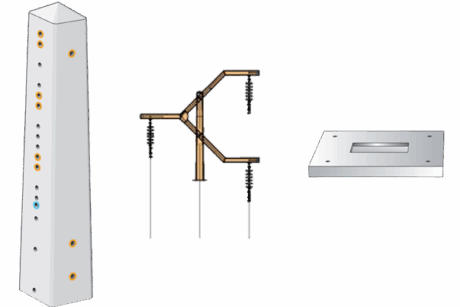

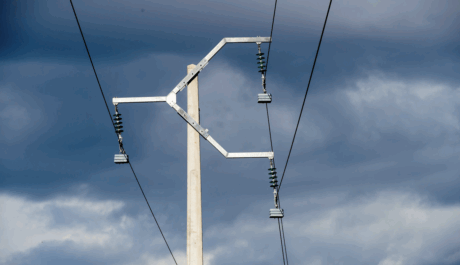

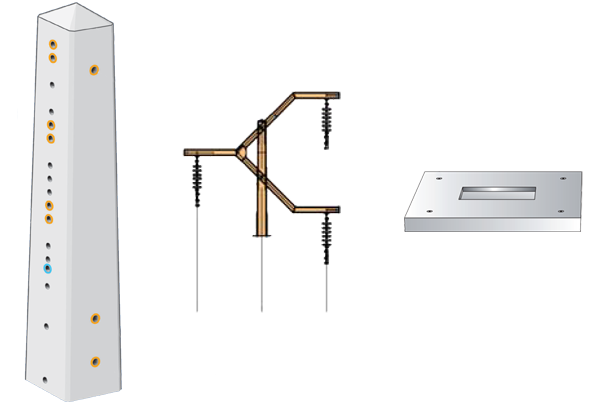

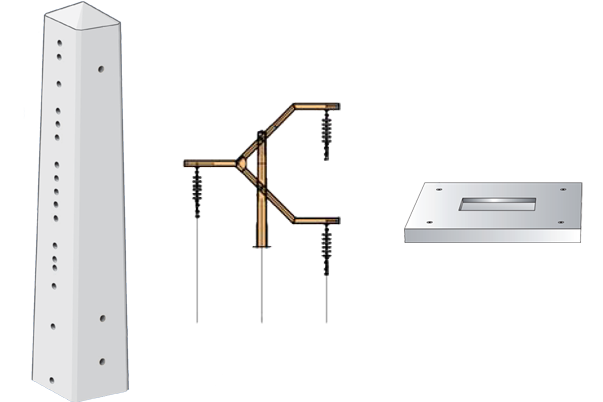

Les pylônes KB ont pour fonction d’être équipés de nappe-voûtes, d’armements canadiens ou de  poutres métalliques. Un chevalet pour les câbles de garde peut être fixé au sommet.

Sécurisation de lignes 63-90 kV

• Alignement
• Angles souples
• Hauteurs jusqu’à 25 m
• Efforts nominaux de 6.5 à 32 kN

Butée anti-glissement :

Conçu par Stradal, ce dispositif  a été validé par un bureau d ‘études externe et utilisé en « mode apprenant » par l’entreprise Cteam, pour validation au cours d’une coopération fort constructive.

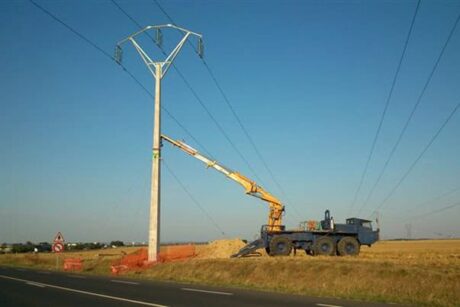

Cette butée prévient tout glissement du cravatage des élingues lors de la manutention des poteaux. Un matériel simple, facile à mettre en oeuvre et à déposer… Lors de la mise en oeuvre du support KB, une grue de pied permet de lever et ainsi d’accompagner le basculement de la base du pylône.

Afin de prévenir tout enfoncement sur les terrains meubles, faciliter la mise à niveau des pylônes et guider leur positionnement, des dalles de stabilisations complète la gamme et simplifie la mise en oeuvre.

Nos pylônes peuvent être teintés dans la masse afin de favoriser leur intégration visuelle dans le paysage.
Cette solution permet d’atténuer l’impact esthétique des ouvrages en harmonisant leur teinte avec l’environnement. La coloration du béton offre une finition durable, résistante aux intempéries, tout en contribuant à une meilleure acceptabilité des infrastructures électriques dans le paysage.

Nos teintes
En béton gris clair (standards), ou teinté dans la masse gris foncé ou brun avec des pigments minéraux naturels

Un produit inerte pour l’environnement
Agrégats naturels provenant de carrières sélectionnées
Matériau inerte et stable
