Pylônes KB

Les pylônes béton KB constituent la gamme historique de pylônes de grande hauteur pour les lignes électriques aériennes, principalement dédiées aux réseaux de transport d’énergie à haute tension.
Conçus pour assurer le support et le maintien des conducteurs à une hauteur sécurisée, ils se distinguent par leur robustesse, leur durabilité élevée et leur excellente tenue dans le temps, même en conditions sévères.

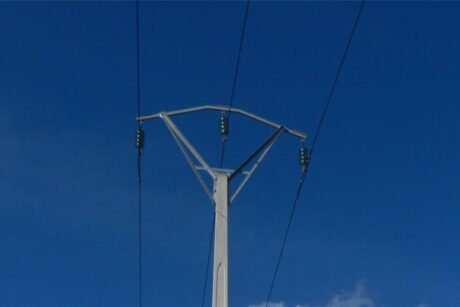

Pylone KB avec armement nappe voute transport d energie

La gamme KB se compose de poteaux rectangulaires en béton précontraint, conformes aux exigences techniques de RTE (02/2014) et à la norme NF C 67‑250. Initialement développés sous l’appellation B Cert, ces pylônes offrent une solution fiable et pérenne pour les infrastructures électriques stratégiques.

18 modèles disponibles

Voir les modèles disponibles

Ajouter à mon projet

Supporter les câbles électriques
Ils maintiennent les conducteurs grâce aux armements et aux isolateurs.

Sécuriser les lignes 63-90 kV

Garantir la sécurité et les distances réglementaires
Ils garantissent la bonne hauteur des câbles par rapport au sol (jusqu’à 25 m), aux routes et aux bâtiments.

Maintenir l’alignement des lignes
Ils assurent l’alignement et les angles souples pour suivre le tracé de la ligne

Résister aux efforts mécaniques (Efforts nominaux de 6.5 à 32 kN)
Ils doivent supporter :
le poids des câbles
le vent
parfois le givre

Envie d’en savoir plus sur la mise en œuvre sur le terrain ? Lisez le témoignage du Conducteur de Travaux d’OMEXOM

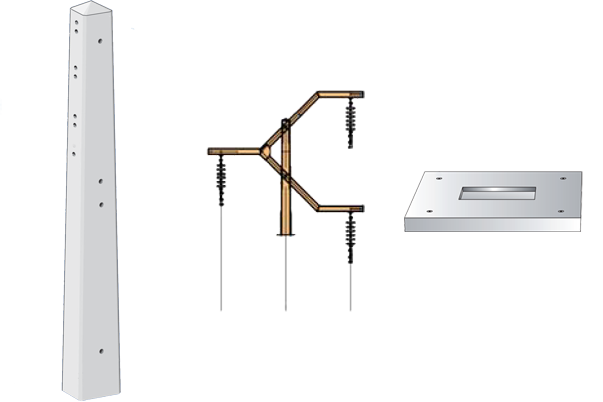

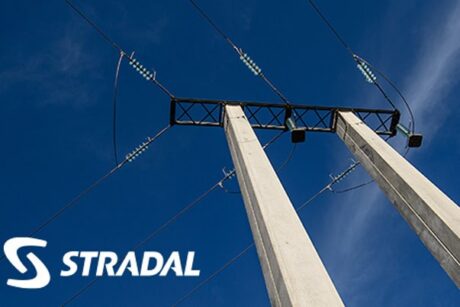

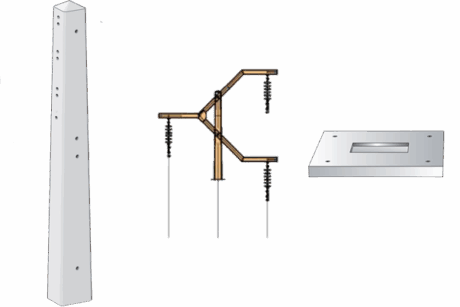

Les pylônes KB ont pour fonction d’être équipés d’armements nappe-voûtes, canadiens ou de poutres métalliques. Un chevalet pour les câbles de garde peut être fixé au sommet.

Afin de prévenir tout enfoncement sur les terrains meubles, faciliter la mise à niveau des pylônes et guider leur positionnement, des dalles de stabilisations complète la gamme et simplifie la mise en oeuvre.

Butée anti-glissement :

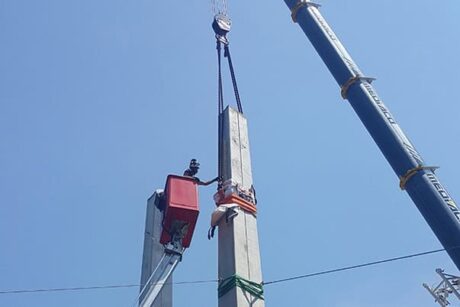

Conçu par Stradal, cette butée prévient tout glissement du cravatage des élingues lors de la manutention des poteaux. Un matériel simple, facile à mettre en oeuvre et à déposer.

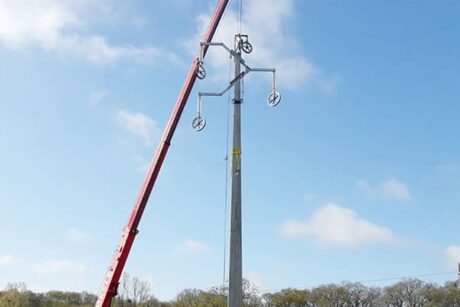

Lors de la mise en oeuvre du support KB, une grue de pied permet de lever et ainsi d’accompagner le basculement de la base du pylône.

Nos pylônes peuvent être teintés dans la masse afin de favoriser leur intégration visuelle dans le paysage.
Cette solution permet d’atténuer l’impact esthétique des ouvrages en harmonisant leur teinte avec l’environnement. La coloration du béton offre une finition durable, résistante aux intempéries, tout en contribuant à une meilleure acceptabilité des infrastructures électriques dans le paysage.

Nos teintes
En béton gris clair (standards), ou teinté dans la masse gris foncé ou brun avec des pigments minéraux naturels

Avantages :
Un produit inerte pour l’environnement
Agrégats naturels provenant de carrières sélectionnées
Matériau inerte et stable
